Recipientes de Armazenamento para Baterias de Iões de Lítio — Os Produtos SafetyBATTbox da LogBATT
Com base no sucesso das SafetyBATTbox como caixas de transporte, respondemos a uma forte procura e desenvolvemos uma solução para a área de armazenamento e quarentena com todas as características de segurança dos comprovados sistemas de transporte.
XL-Storage
L-Storage
M-Storage
Soluções de armazenamento seguro para baterias de lítio danificadas e defeituosas
Com as SafetyBATTbox, a LogBATT oferece soluções para o armazenamento em quarentena, o armazenamento intermédio, a evacuação e o armazenamento seguro de longa duração de baterias de lítio. Consoante a fase de utilização, os contentores também são designados por caixa de armazenamento, caixa de quarentena, caixa de emergência ou contentor de evacuação — todos os termos descrevem o mesmo tipo de contentor em diferentes situações de utilização.
As nossas soluções de armazenamento são adequadas para:
- baterias de lítio danificadas ou defeituosas que devem ser armazenadas com segurança, a título provisório, antes da remoção
- baterias criticamente defeituosas com risco de fuga térmica que exigem isolamento imediato do restante armazém
- armazenamento em quarentena após incidentes em oficinas ou eventos de dano, até ser organizada a remoção
- armazenamento intermédio antes da reciclagem ou de processamento posterior
- armazenamento no exterior em pátios industriais, instalações de reciclagem e centros de assistência
- indústria, logística, oficinas, operações automóveis e empresas de gestão de resíduos
Recipientes de armazenamento — agora também disponíveis para aluguer!
A partir de agora, beneficia de ainda mais flexibilidade: a nossa comprovada família SafetyBATTbox Storage, para o armazenamento seguro de baterias de iões de lítio – sejam não defeituosas, defeituosas ou criticamente defeituosas –, não só pode ser comprada, como também alugada. Isto proporciona-lhe uma solução económica para necessidades variáveis, projetos de duração limitada ou requisitos de curto prazo.
Quadro regulamentar para o armazenamento de baterias de lítio
Em Portugal não existe uma regulamentação única e dedicada ao armazenamento de baterias de iões de lítio. Aplica-se, em vez disso, uma combinação de legislação de segurança e saúde no trabalho, legislação de segurança contra incêndio e exigências das seguradoras, que – consoante o estado da bateria, a quantidade armazenada e o local – determina as medidas de proteção concretas. A LogBATT concebe os seus contentores de acordo com este quadro português e europeu e, adicionalmente, com as referências técnicas internacionalmente reconhecidas (VdS 3103 / EN 14470-1) também utilizadas pelas seguradoras em Portugal.
As baterias e células de lítio danificadas, defeituosas ou criticamente instáveis, classificadas sob os números ONU
- UN 3090 – Baterias de metal de lítio
- UN 3091 – Baterias de metal de lítio contidas em equipamentos ou embaladas com equipamentos
- UN 3480 – Baterias de iões de lítio
- UN 3481 – Baterias de iões de lítio contidas em equipamentos ou embaladas com equipamentos
representam, mesmo em repouso, um risco considerável de incêndio, explosão e libertação de gases tóxicos. Ao contrário do transporte, em que existe um período claramente definido entre a embalagem e o destino, as baterias de lítio em armazenamento têm muitas vezes de ser monitorizadas durante dias, semanas ou meses — o que aumenta consideravelmente a probabilidade de uma fuga térmica com efeito retardado.
Para o armazenamento de baterias de lítio danificadas ou defeituosas, são relevantes em Portugal os seguintes diplomas legais (com referências europeias associadas):
- Lei n.º 102/2009 (regime jurídico da promoção da segurança e saúde no trabalho) — quadro geral para o manuseamento de substâncias perigosas no local de trabalho; exige uma avaliação de risco prévia a qualquer armazenamento
- Regime Jurídico de Segurança Contra Incêndio em Edifícios (RJ-SCIE, Decreto-Lei n.º 220/2008) e respetivo Regulamento Técnico (Portaria n.º 1532/2008) — exige uma análise de risco de incêndio e regula a proteção estrutural e técnica contra incêndio da zona de armazenamento (compartimentação, deteção, extinção, ventilação)
- Exigências das seguradoras — as seguradoras em Portugal exigem, tipicamente, armários ou contentores certificados e testados (por exemplo, segundo a norma VdS 3103 / EN 14470-1) e podem recusar a cobertura de incêndio na sua ausência; um critério central para a segurabilidade do risco
- Classe 9 de mercadorias perigosas do ADR (transposto em Portugal pelo Decreto-Lei n.º 41-A/2010) — a classificação a que estão sujeitas todas as baterias de lítio; continua relevante também no armazenamento, porque dela derivam os requisitos de rotulagem e documentação. Como resíduo, as baterias de lítio danificadas são classificadas sob o código LER 16 06 05
- Contentores de armazenamento testados pela BAM e certificados pela ONU — um requisito central do conceito de proteção; a respetiva homologação de tipo é reconhecida em Portugal através do reconhecimento mútuo entre as Partes Contratantes do ADR
Ao contrário do transporte, não existem instruções de embalagem uniformemente definidas, como a P908 ou a P911, para o armazenamento. Em vez disso, a avaliação de risco individual da empresa (nos termos da Lei n.º 102/2009) determina quais as medidas de proteção necessárias. Além disso, aplica-se a proteção estrutural e técnica contra incêndio do armazém, nos termos do RJ-SCIE — deteção de fumo, sistemas de extinção e ventilação —, juntamente com a documentação do plano de armazenamento.
Fuga térmica no armazenamento: o risco retardado
As células de baterias de lítio tendem, mesmo com danos mecânicos ligeiros, envelhecimento, sobrecarga ou carregamento incorreto, a sofrer uma reação térmica, tecnicamente conhecida como fuga térmica (thermal runaway). Trata-se de uma reação exotérmica descontrolada que gera uma grande quantidade de gases de combustão e na qual a pressão no interior da célula pode aumentar de forma tão brusca que pode ocorrer uma explosão e, subsequentemente, um incêndio violento.
As baterias de lítio danificadas podem reagir termicamente mesmo em repouso — por vezes com um atraso de horas, dias ou até semanas após o evento de dano original. Uma bateria que parece estável imediatamente após um acidente ou queda pode tornar-se um perigo através de um curto-circuito interno de propagação lenta. Isto torna o armazenamento numa zona não protegida particularmente perigoso, uma vez que, em caso de dano, a intervenção só é muitas vezes possível quando a reação já se iniciou.
O risco é agravado pelo próprio contexto de armazenamento. Uma bateria é geralmente composta por muitas células individuais, e um incêndio numa célula pode propagar-se às células vizinhas — conhecido como propagação térmica. Numa zona de armazenamento onde várias baterias são mantidas em conjunto, existe ainda a ameaça adicional de o incêndio se propagar de uma bateria para as outras. Um evento localizado numa célula pode assim transformar-se num incêndio total do armazém num curto espaço de tempo.
Fatores desencadeantes típicos de fugas térmicas com efeito retardado em armazenamento são as baterias inchadas recolhidas em oficinas, as baterias de tração acidentadas de veículos elétricos, as devoluções de campanhas de recolha ou as baterias protótipo de desenvolvimento cujo comportamento ainda não está totalmente caracterizado. Em todos estes casos, o armazenamento isolado num contentor de segurança testado é a única medida de proteção fiável.
Recipientes de armazenamento SafetyBATTbox: soluções de segurança para o armazenamento de longa duração de baterias de lítio defeituosas
Os produtos SafetyBATTbox da LogBATT foram desenvolvidos especificamente para os requisitos do armazenamento de longa duração de baterias de iões de lítio danificadas, defeituosas e criticamente defeituosas. Ao contrário da embalagem de transporte pura, concebida para um período de utilização limitado, os recipientes de armazenamento são construídos para um armazenamento contínuo ao longo de semanas ou meses — robustos, resistentes às intempéries e compatíveis com as infraestruturas de armazenamento habituais.
Os contentores testados pela BAM protegem pessoas e o ambiente mesmo quando uma bateria armazenada reage termicamente. A construção robusta em aço com tabuleiro interior em aço inoxidável oferece proteção mecânica contra projéteis e chamas durante um evento. O sistema de gestão de gases integrado assegura a descompressão controlada e a filtragem dos gases de combustão. O isolamento térmico mantém a temperatura da superfície exterior dentro de um intervalo controlado durante um incêndio da bateria e impede a propagação do fogo a contentores ou mercadorias vizinhas.

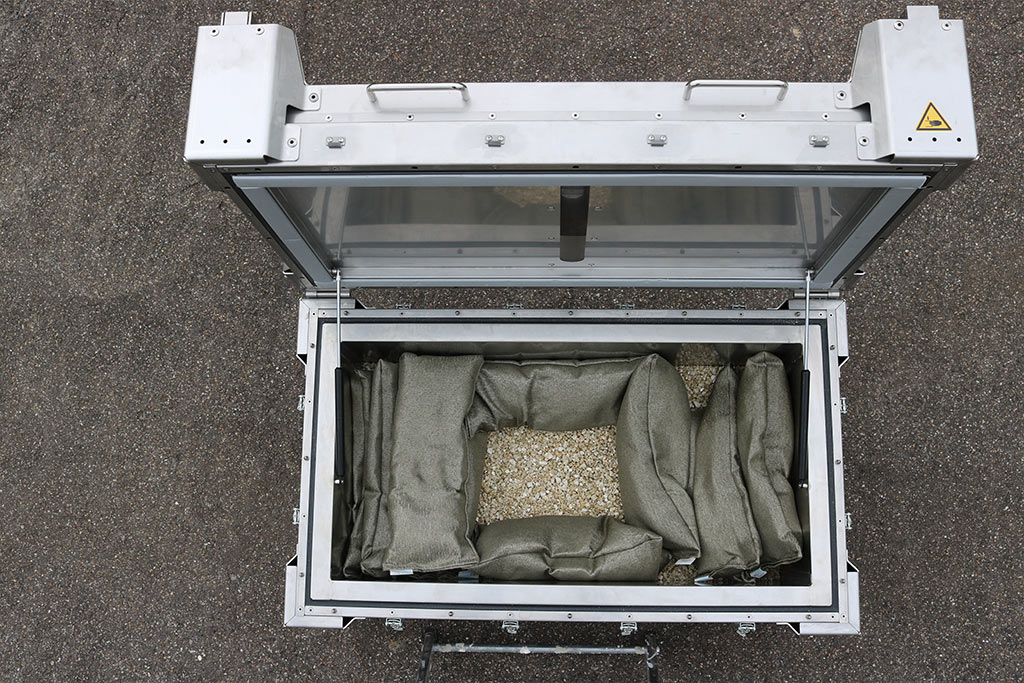

No interior do contentor, os LogBAGs — almofadas de proteção contra incêndio reutilizáveis, fabricadas em material incombustível testado em conformidade com a DIN 4102 — fixam as baterias armazenadas no lugar e absorvem líquidos que se libertem, como o eletrólito ou o líquido refrigerante. Ao contrário do enchimento a granel solto de proteção contra incêndio, os LogBAGs podem ser removidos, inspecionados e reutilizados após a utilização, o que é especialmente prático em armazenamentos com acesso ou reembalamento frequentes.
A particular vantagem da SafetyBATTbox XL Storage da LogBATT reside no seu carregamento frontal prático. Isto significa que mesmo baterias de lítio pesadas ou de grande dimensão podem ser introduzidas diretamente com um porta-paletes ou um empilhador, de forma rápida, segura e ergonómica – sem necessidade de elevação trabalhosa por cima. Isto poupa tempo, reduz o risco no manuseamento de baterias de lítio defeituosas ou criticamente defeituosas e permite uma utilização muito mais eficiente na área de armazenamento, quarentena e evacuação. Combinada com os ensaios de fogo reais bem-sucedidos, o isolamento térmico e a gestão de gases integrada, a SafetyBATTbox XL Storage oferece segurança máxima para a logística moderna de baterias de lítio.
Áreas de aplicação dos recipientes de armazenamento SafetyBATTbox
Cobrem cenários de armazenamento para baterias e células de iões de lítio danificadas e criticamente defeituosas. Casos de uso típicos:
- Armazenamento em quarentena de baterias defeituosas após um incidente em oficina, uma devolução de cliente ou um evento de dano, até ser organizada a remoção conforme
- Armazenamento intermédio antes da reciclagem ou de processamento posterior, especialmente com grandes quantidades provenientes de campanhas de recolha
- Instalação no exterior em pátios industriais, instalações de reciclagem ou em frente a edifícios de oficinas — os recipientes de armazenamento são resistentes às intempéries e permitem afastar o risco de incêndio do edifício
- Armazenamento de baterias protótipo de desenvolvimento cujo comportamento sob carga ainda não está totalmente caracterizado
- Guarda com segurança contra incêndio de baterias de reserva em instalações de armazenamento de energia, sistemas de alimentação de emergência ou instalações UPS
Família SafetyBATTbox Storage
Utilizável como contentor de armazenamento, quarentena e evacuação
- Contentor de emergência para o armazenamento de baterias de iões de lítio pequenas a grandes
- Isolamento térmico – extinção sem água
- Condução de gases de combustão e sistema de filtragem

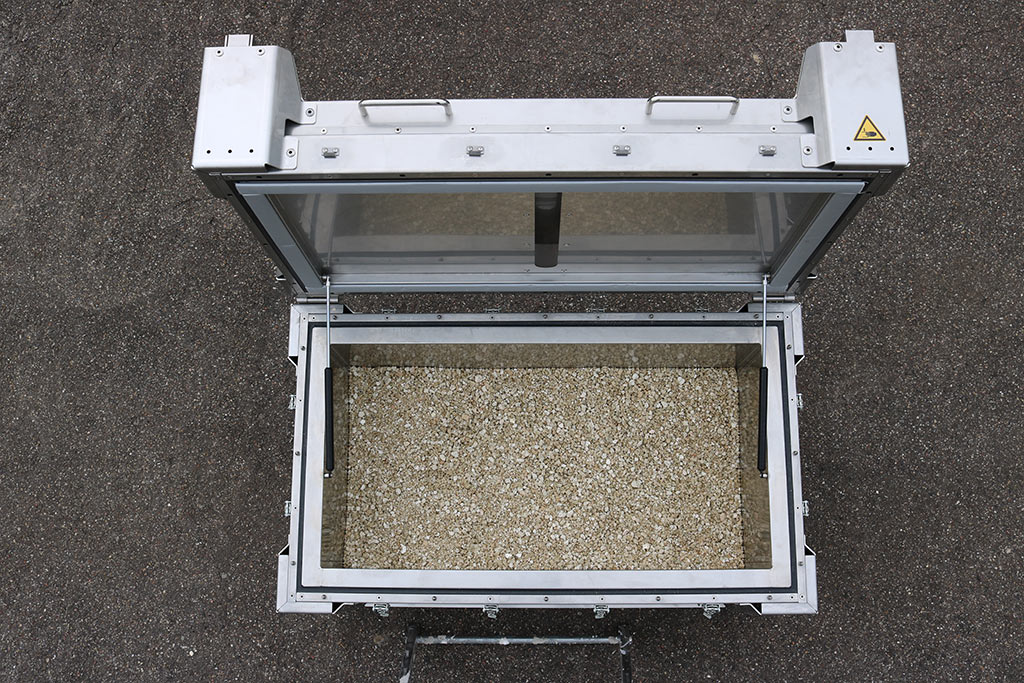

- Recolha de líquidos, como eletrólito ou água de refrigeração, através de material absorvente
- Empilhável 1+1
- Carregamento frontal ou superior
- Utilização modular
- Opções adicionais: + paredes divisórias + transportador de rolos ou grelha interior + deslocável com rodízios, porta-paletes ou empilhador (apenas vazio) + monitorização por sensores + sem necessidade de manutenção
Vantagens da família Storage da LogBATT
- Utilizável para células e módulos, até grandes sistemas de armazenamento de alta tensão PHEV e BEV
- Fogo e projéteis permanecem dentro da caixa¹
- Sem necessidade de água de extinção
- Utilizável sem dispositivo de retenção de água de extinção
- Utilização flexível na produção, em oficinas, no comércio, em entidades públicas, institutos, etc.
- Divisível (aplicável apenas à caixa XL)
- Operável por uma única pessoa
¹ Nas versões testadas, com material de embalagem adicional
Resumo dos produtos: os recipientes de armazenamento SafetyBATTbox em comparação
Produtos

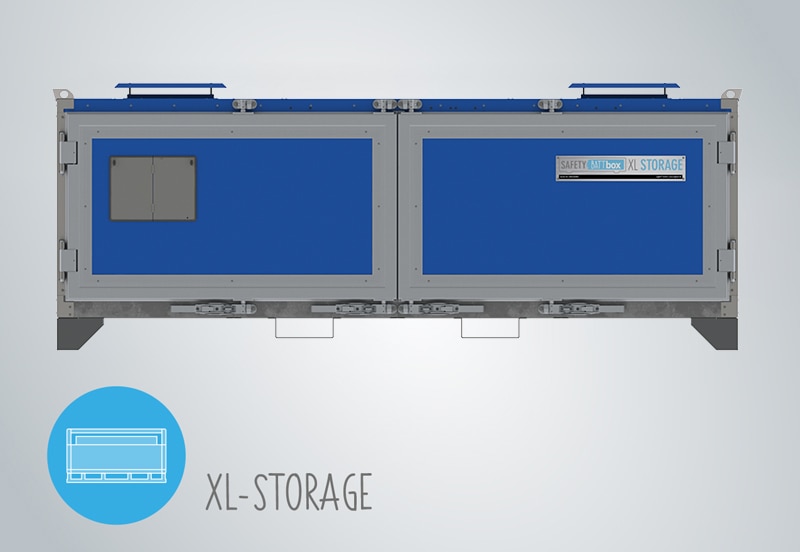

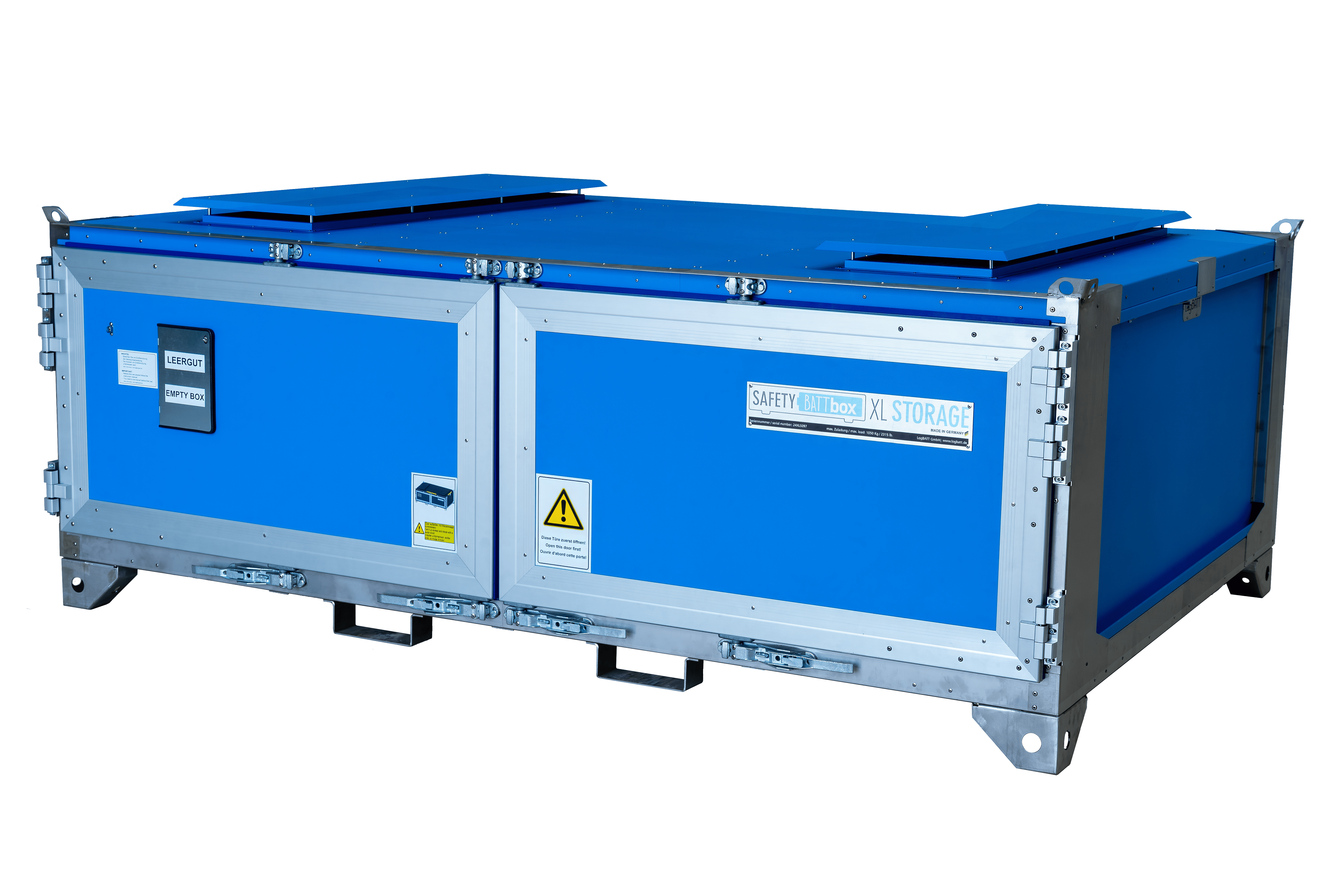

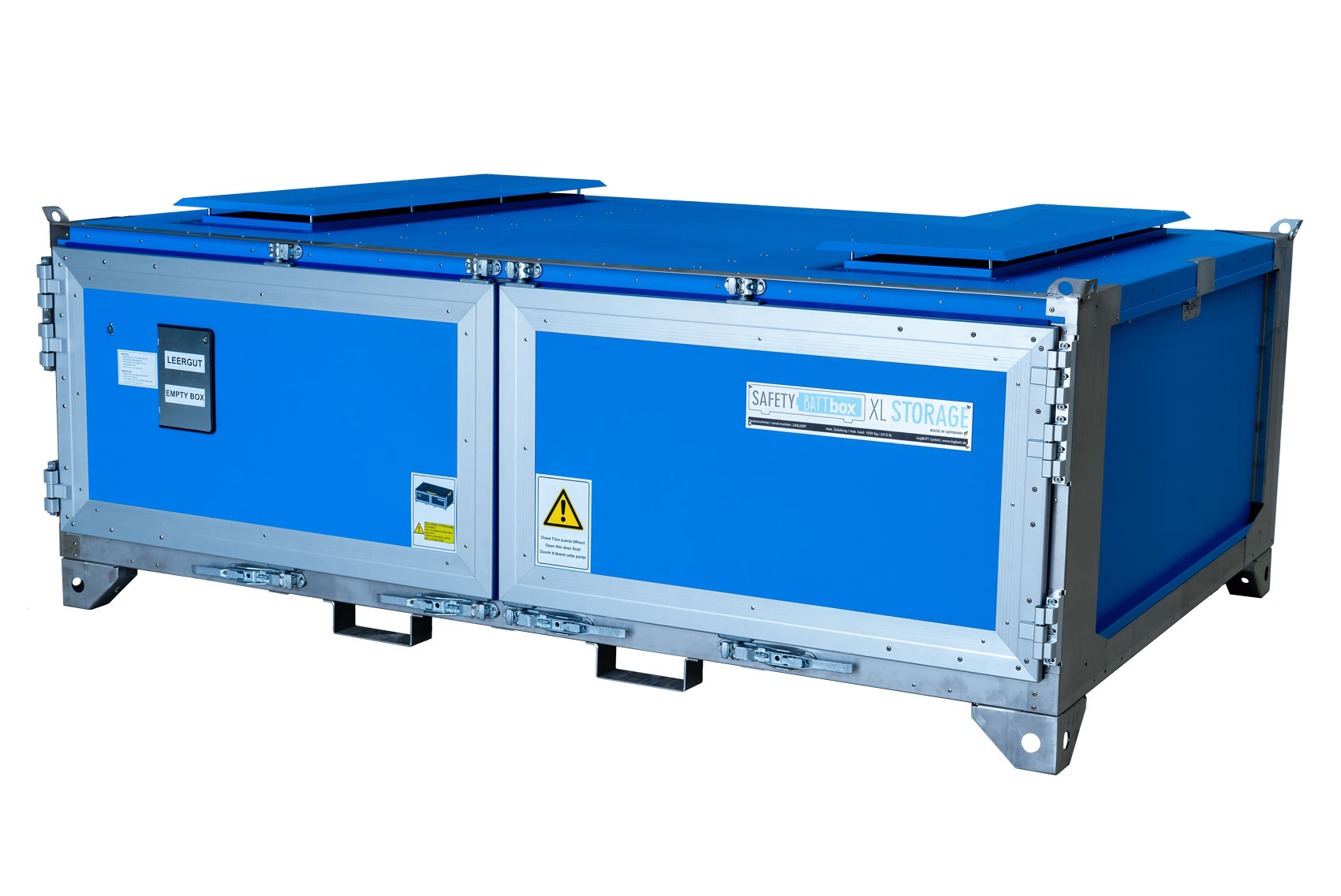

SafetyBATTbox XL Storage
- Solução estacionária de grande escala para o armazenamento seguro de baterias de alta tensão grandes e pacotes de baterias completos de veículos elétricos, com um peso de bateria até 1.050 kg
- Estrutura em aço inoxidável, aço galvanizado e com revestimento em pó; tabuleiro interior em aço inoxidável
- Sistema de gestão de gases; empilhável 1+1; sem necessidade de água de extinção
- Utilizável como contentor de armazenamento, quarentena e evacuação
- Dimensões:
- 3.196 x 2.298 x 1.237 mm (exterior)
- 2.976 x 2.039 x 757,5 mm (interior)
- Peso próprio aprox. 1.150 kg

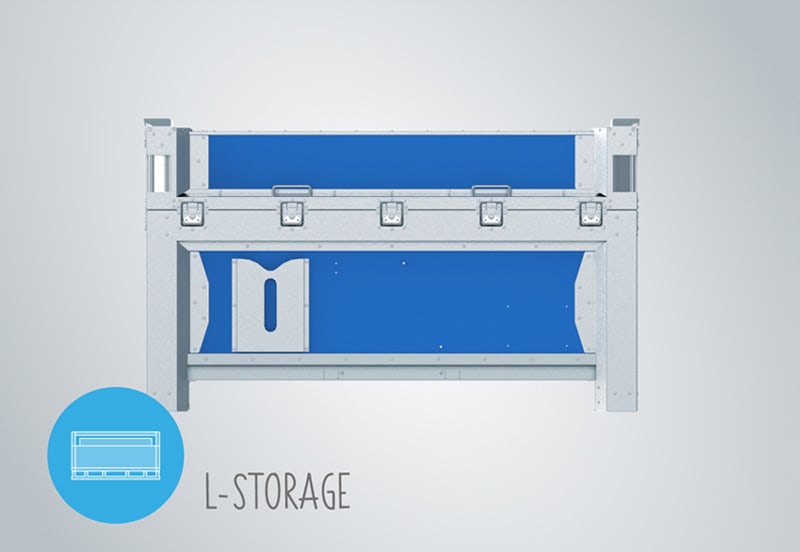

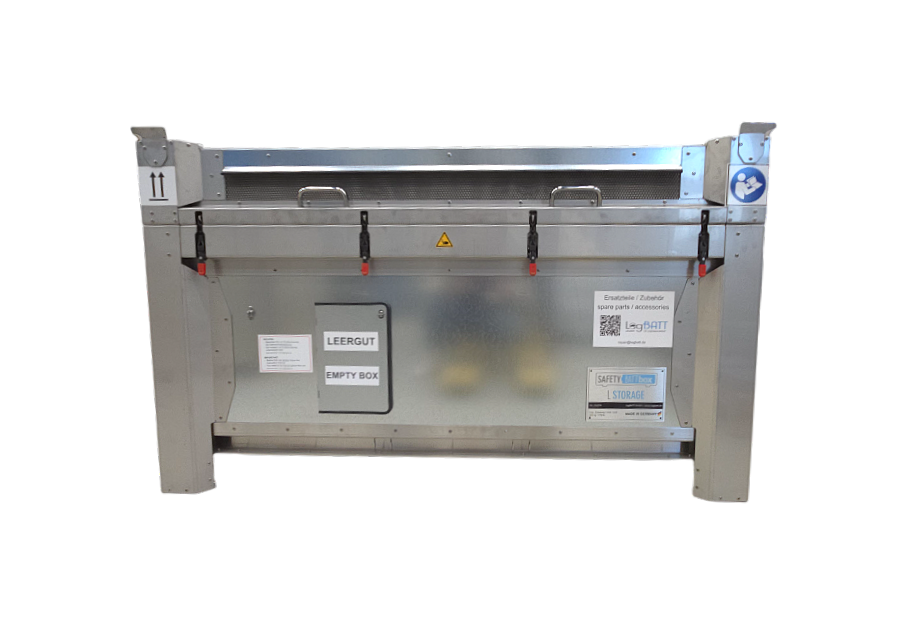

SafetyBATTbox L Storage
- Solução de armazenamento universal para módulos de automóveis ligeiros, baterias de bicicletas elétricas e baterias de lítio industriais, com um peso de bateria até 350 kg
- Estrutura em alumínio anodizado, aço inoxidável e aço galvanizado
- Sistema de gestão de gases; empilhável 1+1; sem necessidade de água de extinção
- Utilizável como contentor de armazenamento, quarentena e evacuação
- Dimensões:
- 1.604 x 1.204 x 945 mm (exterior)
- 1.390 x 993 x 519 mm (interior)
- Peso próprio aprox. 295 kg

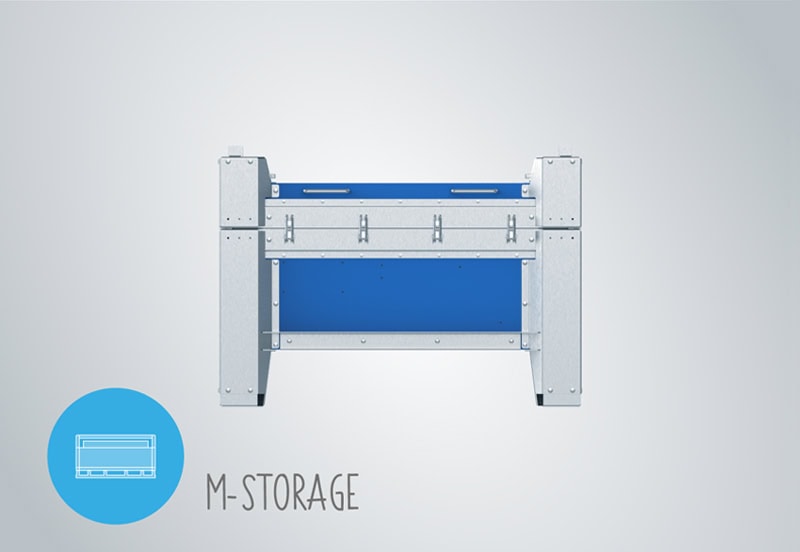

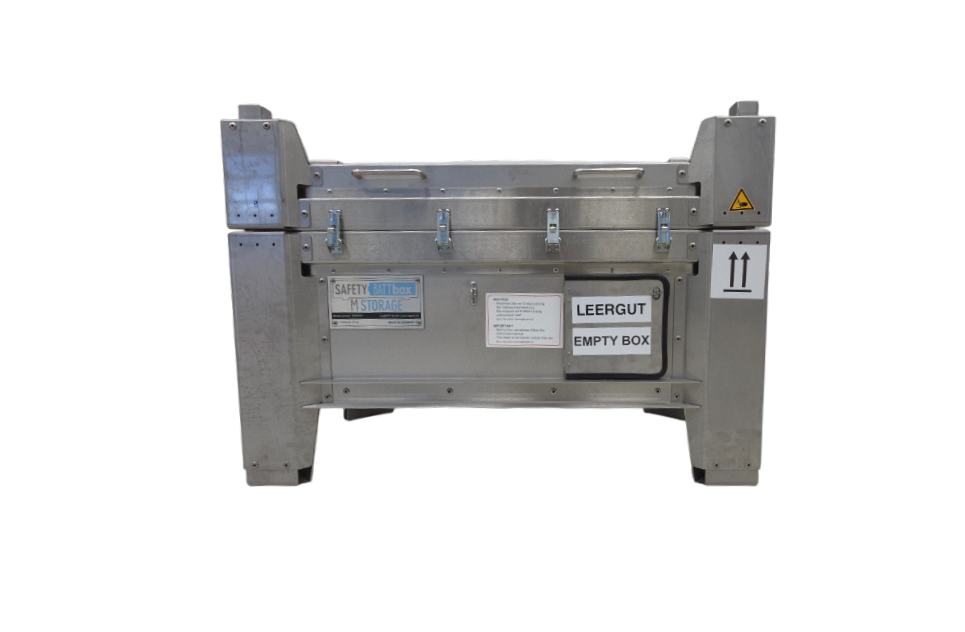

SafetyBATTbox M Storage
- Solução de armazenamento estacionária compacta para pequenas unidades de células e várias baterias, com um peso de bateria até 80 kg; deslocável sem empilhador graças ao seu baixo peso próprio
- Estrutura em aço galvanizado
- Sistema de gestão de gases; empilhável 1+1; sem necessidade de água de extinção
- Utilizável como contentor de armazenamento, quarentena e evacuação
- Dimensões:
- 1.000 x 600 x 700 mm (exterior)
- 816 x 416 x 306 mm (interior)
- Peso próprio aprox. 85 kg
Dados técnicos em detalhe
| SafetyBATTbox | XL Storage | L Storage | M Storage |
| Dimensões exteriores [mm] | 3.196 x 2.298 x 1.237 | 1.604 x 1.204 x 945 | 1.000 x 600 x 700 |
| Dimensões interiores [mm] | 2.976 x 2.039 x 757,5 | 1.390 x 993 x 519 | 816 x 416 x 306 |
| Peso próprio aprox. [kg] | 1.150 | 295 | 85 |
| Estrutura | Aço inoxidável, galvanizado, com revestimento em pó | Alumínio anodizado, aço inoxidável, aço galvanizado | Aço galvanizado |
| Sistema de gestão de gases | ✓ | ✓ | ✓ |
| Empilhável | ✓ | ✓ | ✓ |
| Peso de bateria até [kg] | 1.050 | 350 | 80 |
Ensaio de fogo com a SBB XL Storage Versão 1
Saiba mais sobre os nossos contentores de emergência:
Tel.: +49 7153 925080 | E-mail: info@logbatt.pt
Simples e rápido de operar numa emergência

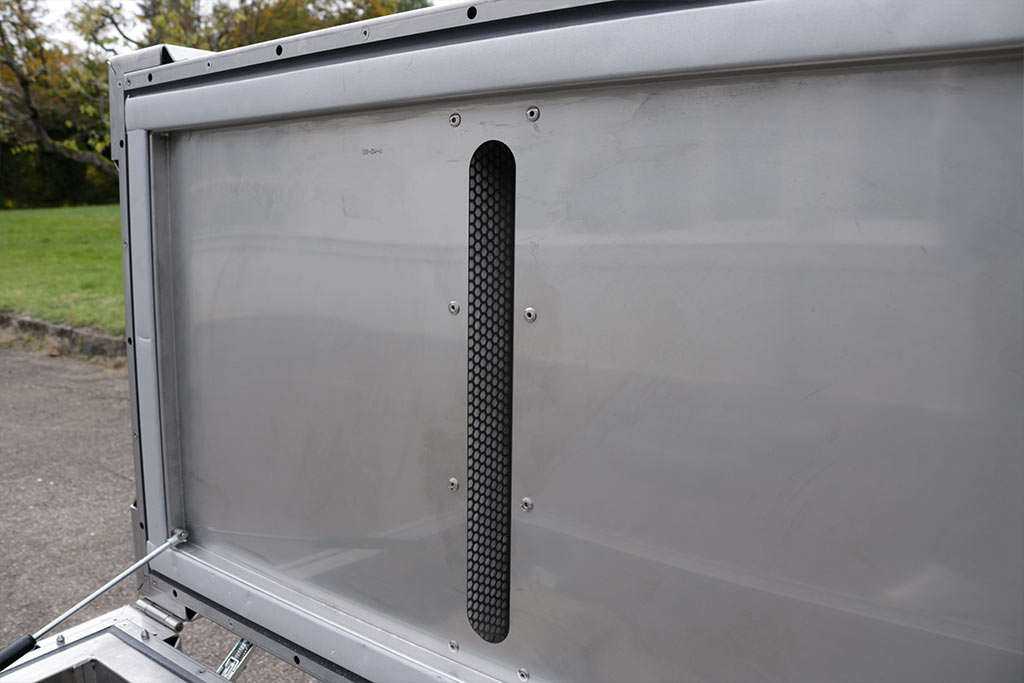

- Filtragem de gases de combustão
- Isolamento térmico
- Empilhável
- Tabuleiro de recolha com material absorvente
- Manuseamento simples
- Carregamento frontal
- Acessórios opcionais: parede divisória e transportador de rolos
SafetyBATTbox M Storage

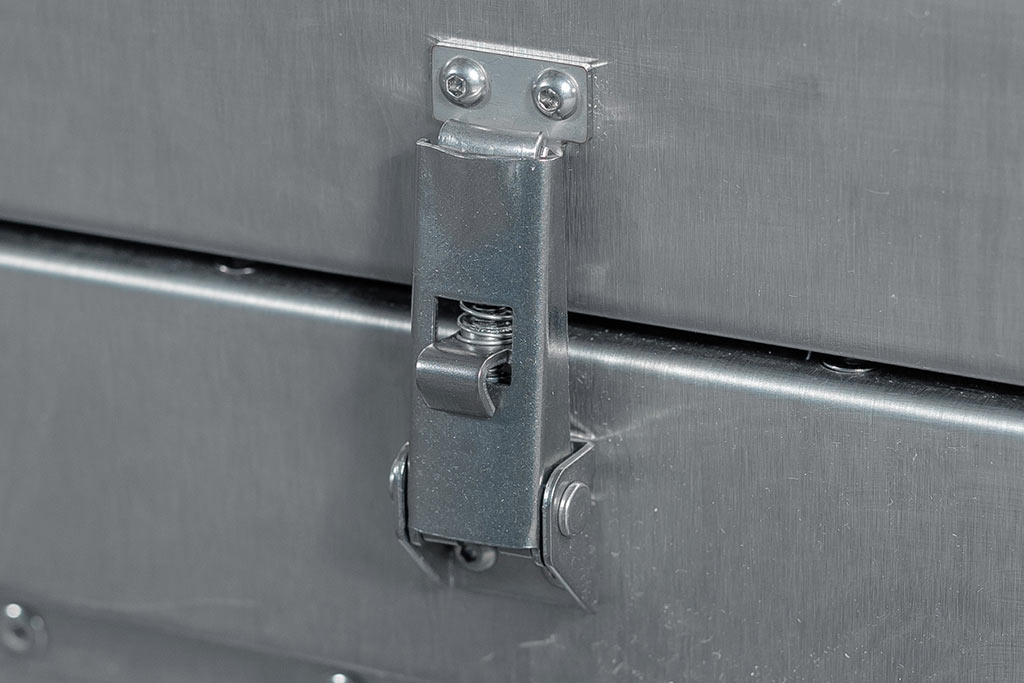

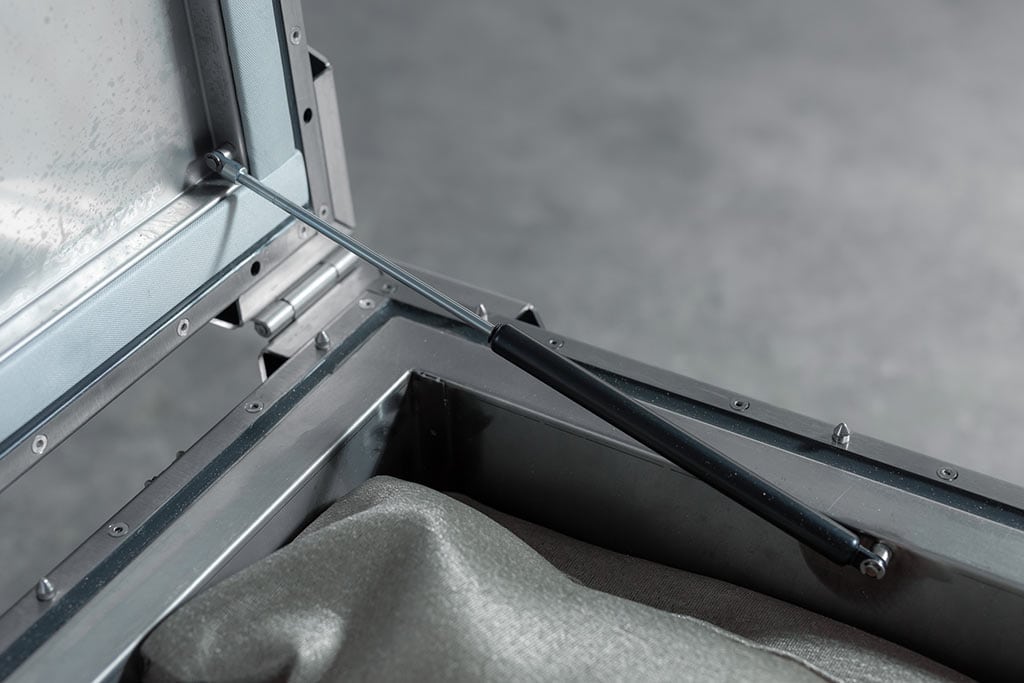

Detalhes da M Storage: manuseamento simples graças a amortecedores e fechos rápidos, filtragem de gases de combustão, empilhável, tabuleiro de recolha com material absorvente para líquidos. Acessórios opcionais: carrinho de transporte e LogBAGs.
FAQ – Perguntas frequentes sobre recipientes de armazenamento para baterias de iões de lítio e células de iões de lítio
Que requisitos legais se aplicam ao armazenamento de baterias de lítio em Portugal?
Em Portugal não existe uma regulamentação única e dedicada ao armazenamento de baterias de lítio. Os requisitos relevantes decorrem da Lei n.º 102/2009 (avaliação de risco), do Regime Jurídico de Segurança Contra Incêndio em Edifícios (RJ-SCIE, Decreto-Lei n.º 220/2008, com o respetivo regulamento técnico) e das exigências das seguradoras. A classificação da classe 9 do ADR também se reflete no armazenamento. A família SafetyBATTbox Storage foi concebida como contentor de armazenamento e quarentena para minimizar danos dentro deste quadro.
Que papel desempenham a avaliação de risco e a segurança contra incêndio no armazenamento de baterias?
A Lei n.º 102/2009 exige que as entidades empregadoras avaliem e controlem os riscos decorrentes de substâncias perigosas no local de trabalho, incluindo o risco de incêndio e explosão das baterias de lítio. Isto implica uma avaliação de risco documentada, medidas de controlo e, quando necessário, um armazenamento testado com proteção contra incêndio. Recipientes de armazenamento como a SafetyBATTbox Storage apoiam um armazenamento conforme, em contentores testados com proteção contra incêndio.
Que papel desempenham as seguradoras no armazenamento de baterias de lítio?
Em Portugal, as seguradoras desempenham um papel decisivo: para avaliar o risco de incêndio, exigem frequentemente armários ou contentores certificados e podem recusar a cobertura na sua ausência. Como referências técnicas, são utilizadas normas internacionalmente reconhecidas, como a VdS 3103 (baseada na EN 14470-1). A família SafetyBATTbox Storage foi concebida para cumprir estas recomendações e apoiar a segurabilidade do risco.
Preciso de uma avaliação de risco de incêndio e de um plano de proteção para o armazenamento de baterias?
Sim. Nos termos do RJ-SCIE, deve ser realizada e mantida uma análise de risco de incêndio adequada; a partir de uma determinada carga de incêndio ou quantidade armazenada é exigido um plano de proteção contra incêndio documentado, sendo também esperado pelas seguradoras. Este abrange, entre outros aspetos, a compartimentação, o local de armazenamento, os contentores, os meios de extinção, os planos de emergência e a qualificação do pessoal. A família SafetyBATTbox Storage foi concebida como parte integrante de tal plano — testada, documentada e apoiada pelo aconselhamento da LogBATT.
Por que preciso de um recipiente de armazenamento especial para baterias de lítio defeituosas?
As baterias defeituosas podem reagir termicamente mesmo em repouso — por vezes com um atraso de horas ou dias após o evento de dano. Uma zona de armazenamento normal não oferece isolamento térmico nem condução de gases de combustão, colocando assim em risco todo o edifício. A SafetyBATTbox Storage mantém o calor, as chamas, os projéteis e os líquidos controlados dentro do contentor em caso de dano, protegendo o ambiente circundante.
O que acontece se uma bateria reagir dentro do recipiente de armazenamento?
Se uma bateria reagir termicamente dentro da SafetyBATTbox Storage, o evento é contido dentro do contentor: o isolamento térmico mantém a superfície exterior a uma temperatura controlada, uma condução direcionada dos gases de combustão com sistema de filtragem liberta os gases tóxicos, os tabuleiros de recolha com material absorvente retêm os líquidos libertados e os panos de proteção contra incêndio LogCOVER impedem a propagação do fogo no interior. O ambiente de armazenamento circundante permanece protegido.
Que recipientes de armazenamento oferece a LogBATT para baterias de lítio?
A família SafetyBATTbox Storage compreende a XL Storage para grandes baterias de veículos elétricos e sistemas de armazenamento de alta tensão, a L Storage para módulos industriais e pacotes de baterias de tamanho médio, e a M Storage para pequenas unidades de células e várias baterias. Cada modelo foi concebido para se adequar ao quadro português e europeu de segurança contra incêndio e segurança no trabalho, bem como às exigências das seguradoras, podendo também ser alugado.
Qual é a capacidade da família SafetyBATTbox Storage?
A SafetyBATTbox XL Storage admite baterias até 1.050 kg — suficiente para pacotes completos de baterias de veículos elétricos. A L Storage foi concebida para módulos até várias centenas de kg, e a M Storage para grupos de células mais pequenos. As dimensões interiores e os pesos exatos estão indicados na respetiva página de produto.
Que materiais são utilizados nos recipientes de armazenamento da LogBATT?
Consoante o modelo, a LogBATT fabrica os recipientes de armazenamento em aço com revestimento em pó (XL Storage) ou em aço galvanizado (L Storage e M Storage). Um tabuleiro interior em aço inoxidável resistente ao calor fornece proteção térmica em todos os modelos mencionados. Todos os materiais são resistentes ao calor e às intempéries e homologados para instalação em interior e exterior (coberto).
Os recipientes de armazenamento da LogBATT são empilháveis?
Sim, a família SafetyBATTbox Storage foi concebida para ser empilhável — o que poupa espaço de armazenamento no armazenamento em quarentena de várias baterias defeituosas. A capacidade de empilhamento faz parte da homologação de tipo e garante proteção total contra incêndio mesmo em estado empilhado. A altura máxima de empilhamento depende do modelo.
Posso instalar os recipientes de armazenamento da LogBATT no exterior?
Sim, todas as variantes de material da SafetyBATTbox Storage são resistentes às intempéries e homologadas para instalação no exterior (coberto). São, por isso, adequadas para pátios de armazenamento, instalações de reciclagem, pátios industriais e locais de estacionamento diretamente em frente a edifícios de produção ou oficinas. A instalação no exterior também reduz o risco de incêndio para os edifícios adjacentes.
Os recipientes de armazenamento da LogBATT também estão homologados para transporte?
Não. A família SafetyBATTbox Storage foi concebida como solução para armazenamento. Uma bateria defeituosa deve ser transportada num contentor de transporte conforme com o ADR e certificado pela ONU — desde que seja cumprida a respetiva instrução de embalagem. A homologação exata de transporte da variante SafetyBATTbox de transporte está indicada em cada página de produto. Para o transporte de baterias e células de iões de lítio, a LogBATT oferece caixas de transporte otimizadas e homologadas especificamente para esse fim.
Posso comprar ou alugar os recipientes de armazenamento da LogBATT?
Ambas as opções são possíveis. Pode comprar a SafetyBATTbox Storage diretamente — indicado para instalações com uma necessidade regular, como operações de reciclagem, frotas de oficinas ou produção industrial. Para necessidades temporárias, como campanhas de recolha ou fases de projeto, a LogBATT também oferece os recipientes de armazenamento em aluguer.
Que recipientes de armazenamento da LogBATT são adequados para baterias de veículos elétricos?
Para pacotes completos de baterias de veículos elétricos e grandes sistemas de armazenamento de alta tensão, a SafetyBATTbox XL Storage é o modelo adequado — admite baterias até 1.050 kg e foi também concebida para o armazenamento em quarentena de baterias PHEV e BEV criticamente defeituosas. Para módulos individuais de baterias de veículos elétricos, a SafetyBATTbox L Storage é uma alternativa adequada.
